P型自动排污过滤器

一、概述
ZPG型自动排污过滤器具有体积小、过滤能力大、不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与最后处理以及工业废水中有用物质的回收等。

二、结构

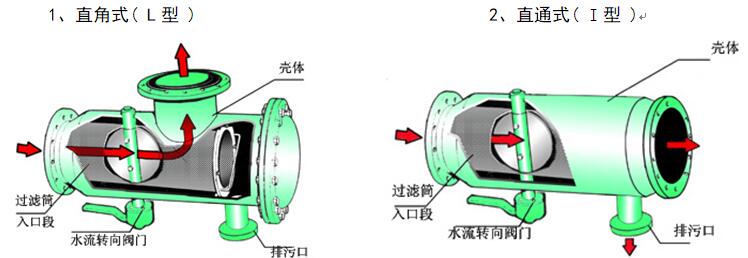

该过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。

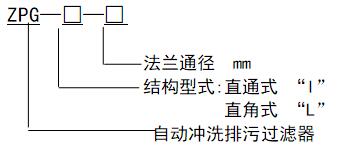

三、型号说明

四、技术参数
流量:1m3/h～10000m3/h
过滤网规格: DN40-80 1.6mm
DN100-600 2.0mm
最大工作压力:1.6MPa
工作温度范围: ≤180℃
工作压力:DN40-600 1.6MPa DN＞600 1.0MPa

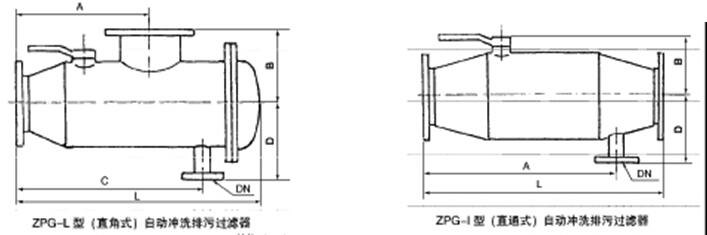

五、规格尺寸

型号	L	A	B	C	D	排污 DN	型号	L	A	B	D	排污口 DN
ZPG-L-40	350	150	120	220	90	15*	ZPG-I-40	248	150	70	90	15*
ZPG-L-50	382	170	125	250	100	15*	ZPG-I-50	278	180	80	100	15*
ZPG-L-65	420	190	140	285	120	20*	ZPG-I-65	315	210	86	120	20*
ZPG-L-80	480	220	150	325	140	25*	ZPG-I-80	375	265	110	140	25*
ZPG-L-100	710	400	255	540	260	32*	ZPG-I-100	428	320	128	180	32*
ZPG-L-125	790	455	280	615	290	40	ZPG-I-125	560	400	162	200	40
ZPG-L-150	860	495	290	670	290	50	ZPG-I-150	700	500	189	230	50
ZPG-L-200	1060	610	340	830	340	65	ZPG-I-200	870	620	220	280	65
ZPG-L-250	1390	765	390	1030	385	80	ZPG-I-250	1080	780	255	330	80
ZPG-L-300	1495	800	425	1105	415	100	ZPG-I-300	1280	920	290	380	100
ZPG-L-350	1720	975	415	1325	415	125	ZPG-I-350	1580	1140	330	450	125
ZPG-L-400	1950	1075	465	1465	465	150	ZPG-I-400	1800	1300	377	470	150
ZPG-L-450	2140	1215	510	1645	510	150	ZPG-I-450	1860	1340	420	500	150
ZPG-L-500	2315	1335	560	1790	560	150	ZPG-I-500	2030	1470	462	570	150
ZPG-L-600	2660	1530	715	2065	660	200	ZPG-I-600	2440	1750	537	610	200

六、自动冲洗排污原理

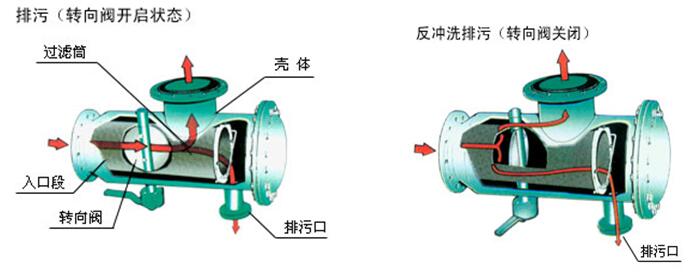

直角式自动冲洗排污原理：

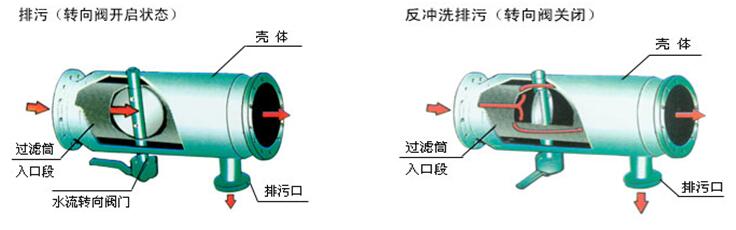

直通式自动冲洗排污原理：

1、工作过滤
正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即由于水流的作用将粘在过滤器收集段部分的杂质冲洗直到排出水清澈为止,再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流速增大,反洗效果好。特别注意:只有在排污时才能采用反冲洗功能。
