自动加药设备（SC-ZY01）
1 工作原理
系统的加药量可表示为：
将上三式合并后可得：
式中：W－加药量；M－补水量；R－循环水量；B－排污量；△T－回水（热水）及给水（冷水）温差；C－药剂浓度；α－蒸发损失系数；K－浓缩倍数。
由上式可见，加药量和补充水量、排污水量以及系统水的温差有关。当水量变化至平衡点时即为加药量的最佳控制点。根据这些确定了相应的控制算法，而且随季节不同可自动修正此算法，使控制指标更加精确。
系统选用能够输出频率信号的显示仪表，由探头采集的信号转换成4～20mA的电流模拟信号，经由微计算机控制系统进行采集并处理，处理后转换成频率脉冲信号送至计量泵，当频率脉冲信号随着循环冷却水系统补充水量的变化而同步变化时，计量泵接受并执行的加药量也随之同步变化，从而准确的实现自动控制加药。
SC-ZY01全自动加药系统是本公司开发的高科技水处理设备，该设备具有以下性能特点：
① 多种配置可供选择，针对不同的水处理用户；
② 全程精确监测系统水中的电导率值，根据预设的浓缩倍数，全自动控制排污；
③ 通过内置程式，根据实际排水量投加水质稳定剂，既保证加药效果，又最大限度节省药剂投加量；
④ 通过pH在线监测，实时中和水中的碱度，可以在相对较低的药剂浓度范围内，达到更高的浓缩倍数，大大减少补水费用；
⑤ 所有关键传感器、控制元件均采用进口部件，保证自动化控制的每个操作精确完成。
2.主要配置
1）腐蚀在线监测控制仪1台（控制腐蚀电流）
2）PLC全自动智能控制系统1台
3）双信号电导率在线监测控制器（美国原产）1台
4）PH值在线监测控制器1台
5）计量自动加药泵2台
6）加药桶2个（缓蚀阻垢剂加药桶：180L，生物杀菌剂加药桶：180L）
7）低液位报警装置2个
8）止回阀2个（各加药泵均配置单向阀）
9）电磁阀1个
10）电缆线、加药管线、阀门、过滤器等全自动智能控制在线加药保障装置安装调试所需的其它附件。

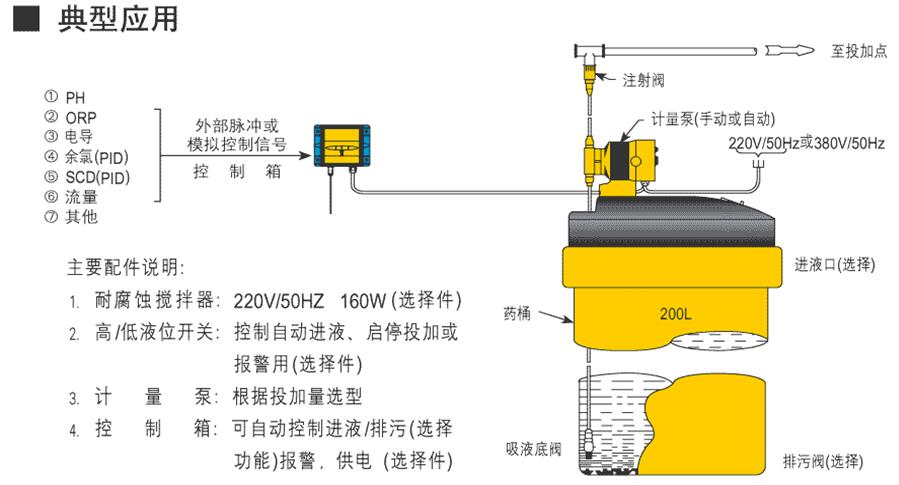

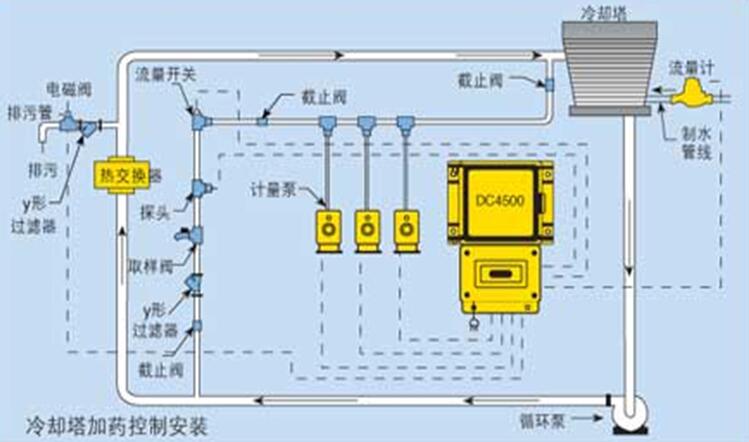

3.安装示意图

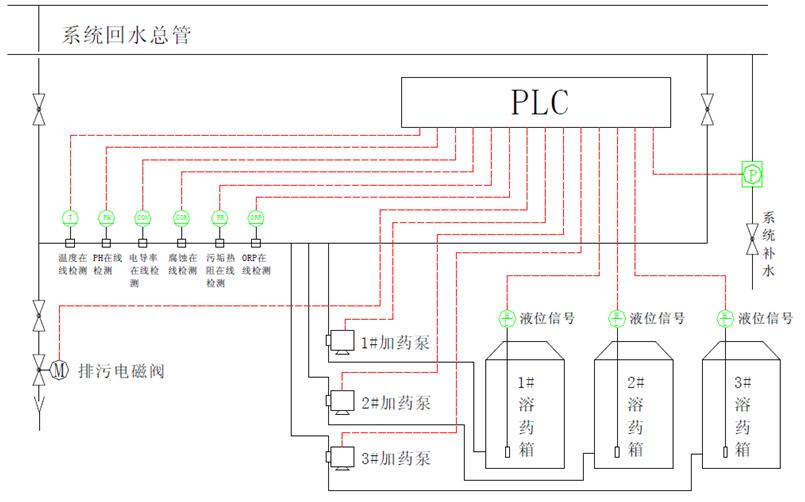

4、工作原理图
